大家好，今天小编关注到一个比较有意思的话题，就是关于一桥梁钢筋外露腐蚀的问题，于是小编就整理了6个相关介绍一桥梁钢筋外露腐蚀的解答，让我们一起看看吧。

1. 梁钢筋外露能不能直接用腻子粉抹上？
2. 为什么钢筋遇石灰水生锈？
3. 混凝土内钢筋锈蚀会造成哪些危害？
4. 客厅上部的现浇板出现钢筋锈迹怎么解决？
5. 主体钢筋腐蚀开发商负责吗？
6. 钢筋锈蚀都有什么原因？

梁钢筋外露能不能直接用腻子粉抹上？

梁钢筋外露不能直接用腻子粉抹上的

拓展资料

钢筋外露处理的方法：

1、使用除锈剂去除裸露的混凝土钢筋上的锈斑。

2、清除表面上的松散混凝土。

3、使用高压水枪冲洗混凝土。

4、填充配比好的水泥砂浆，放置在裸露的钢筋部件上，保证致密且光滑。

5、进行养护工作。

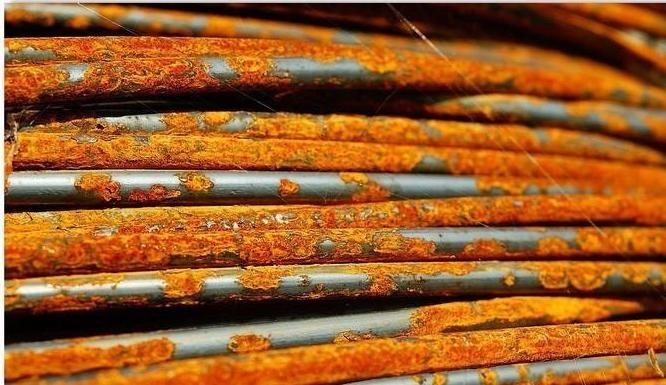

为什么钢筋遇石灰水生锈？

钢筋放在石膏灰里是容易生锈的，无论石膏灰是干的还是湿的，钢筋所处环境有空气（氧气、二氧化碳气、湿气、硫化氢等等）；且处于中性、弱酸性环境（石膏即硫酸钙CaSo4）。钢筋放在石灰膏里是不容易生锈的，因为钢筋所处环境是强碱性，石灰膏即氢氧化钙Ca(OH)2。

混凝土内钢筋锈蚀会造成哪些危害？

混凝土内钢筋锈蚀会造成的危害如下：

1.在钢筋锈蚀较严重的情况下，变形肋在混凝土之间的机械咬合作用基本消失，结果是导致钢筋与混凝土之间的粘结性能退化；

2.钢筋锈损，其截面面积减小，延性降低，力学性能退化，还会使结构受到不同程度的损伤。

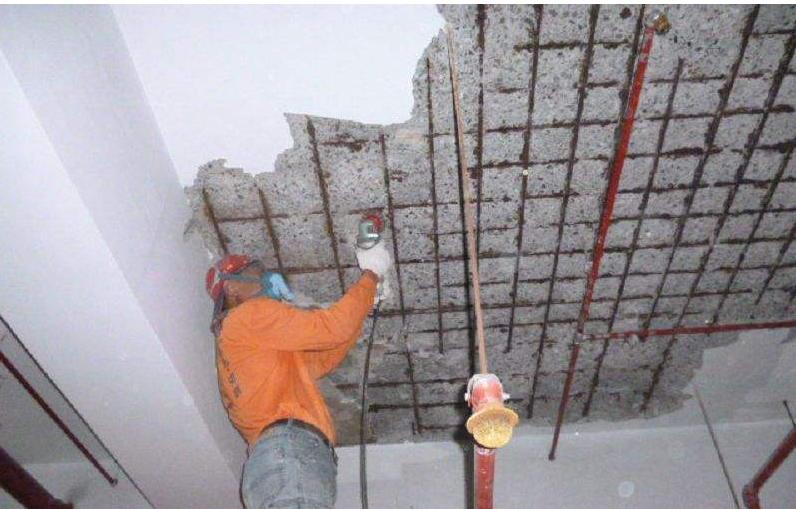

客厅上部的现浇板出现钢筋锈迹怎么解决？

　　处理方法：　　(1) 对表面露筋刷洗干净后，用1:2或1:2.5水泥砂浆将露筋部位抹压平整，并认真养护。　　(2)如露筋较深，应将薄弱混凝土和突出的颗粒凿去(考试大)，洗刷干净后，用比原来高一强度等级的细石混凝土填塞压实，并认真养护。　　分析原因：　　(1)浇注混凝土时，钢筋保护层垫块位移，或垫块太少露放，致使钢筋下坠或外移紧贴模板面外露。　　(2)结构构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋。　　(3)混凝土配合比不当，产生离析，靠模板部位缺浆或模板严重露浆。　　(4)混凝土保护层太小或保护层处混凝土漏振，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋。

主体钢筋腐蚀开发商负责吗？

答，主体钢筋腐蚀开发商要负责

分析，无论主体施工，还是二次结构施工，再或者装饰装修工程施工，材料质量问题，还是施工质量问题，开发商都有监察监督责任，所以主体钢筋腐蚀开放商一样有责任

钢筋锈蚀都有什么原因？

1、保护层的厚度 　　

钢筋的锈蚀与混凝土的碳化有密切的关系，只有在混凝土的保护层碳化以后，钢筋电化锈蚀条件才可能得以满足，因此，混凝土的保护层的大小直接影响着碳化时间，也就是直接影响钢筋的锈蚀。在相同的环境下，保护层越厚，保护层完全碳化所需的时间越长，钢筋的锈蚀程度越轻。 一般说来，箍筋的直径一般较小，而且位于纵筋的外侧，因而保护层更小，锈蚀要先于纵筋。

当箍筋是由于计算控制而非构造配置的情况下，很可能因腐蚀导致箍筋截面面积损失而使结构构件发生剪切破坏。混凝土结构在施工中，可能由于各种因素使混凝土的保护层受到破坏，而使钢筋腐蚀加快。施工中的因素主要有钢筋的位置不当而使钢筋保护层减小；钢筋排列过密使钢筋处的混凝土不密实；混凝土振捣不密实、养护不好等。使用中的因素主要有混凝土由于收缩、徐变、荷载或其他因素形成的裂缝等。 　　

2、混凝土的强度的影响 　　

混凝土强度是表征混凝土本身性质的重要指标,混凝土强度的大小对混凝土抗渗性的影响较大。混凝土强大越大越密实，混凝土的抗渗性越好，空气中氧气和水分在混凝土中就越难渗透，钢筋的锈蚀速度也就越低。相同条件下，不同水灰比的混凝土试件的锈蚀量是不同的，但呈现一定的规律性，随着水灰比的增大，锈蚀量逐渐减小，但超过一定的量值后，锈蚀量又呈现增加的趋势。 　　

3、环境温度与湿度的影响 当环境因素变化时，混凝土构件中的锈蚀速度也随着改变。

在一般大气条件下，混凝土构件中的水分和氧气主要是有外界环境中渗入的。在相同的条件下，渗入混凝 土构件内部氧气和水分的多少，主要取决于气体的扩散速度。环境温度对气体的扩散速度影响很大，温度越高，气体在混凝土中扩散的越快。此外，当环境温度升高 时，钢筋表面的电化学反应速度也随着加快。空气的相对湿度越高，混凝土中的水分越多，钢筋的电化学腐蚀越快。

欢迎关注:巨子令工程任务众包网，公众号：juzL365\巨子令工程任务众包网；

到此，以上就是小编对于一桥梁钢筋外露腐蚀的问题就介绍到这了，希望介绍关于一桥梁钢筋外露腐蚀的6点解答对大家有用。
